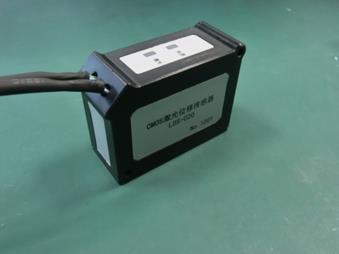

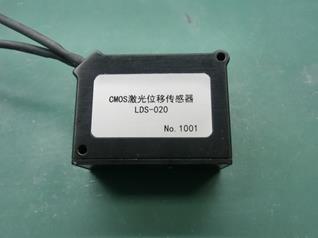

以激光为检测媒介,基于CMOS感光芯片的非接触式测量位移量的高精度传感器。无需接触检测物体即可进行检测,因此不会划伤检测物体。而且,也不会损伤传感器本身,寿命较长,无需进行维护。激光与LED 不同,由于直线度高,因此可立即了解光斑照射到何处。因此可大幅削减安装工时。即使是长距离,由于是小光斑,因此无需担心检测距离即可进行安装。
通过改变与目标物之间的距离来改变检测元件CMOS 上所聚焦的位置。使用该位置信息进行检测。高精度CMOS 反射型的激光传感器。通过光接收元件CMOS 接收反射光,并采用三角测距原理进行检测。可通过模拟输出或数字输出对位置及位移量信息进行输出等操作。
主要技术指标:
型号 |
LDS-020 |
||
参考距离 |
20mm |
||
测量范围 |
10mm-30mm |
||
测量精度 |
5um*1 |
||
光源 |
类型 |
红色半导体激光,波长:650 nm(可见光) |
|
输出功率 |
20uW |
||
光点直径(在参考距离时) |
约:200 x 750 μm |
||
工作状态指示 |
电源指示:红色 LED,测量中心:绿色 LED |
||
环境耐性 |
防护等级 |
IP65 |
|
环境照明 |
白炽灯:5000 lux*4 |
||
环境温度 |
-10至 +50°C(无凝结,无冻结) |
||
相对湿度 |
35% 至 85%RH (无结露) |
||
抗振性 |
在 X、Y、Z 方向分别以 10 至 55 Hz 1.5 mm 双重振幅 振动 2 小时 |
||
*1 此为测量标准目标(白色漫射物体)时的值。 |
|||
