线位移差动电感传感器（LVDT）系列产品
产品采用差动变压器式原理结合先进的精密生产工艺制造而成。产品具有精度高，分辨力小，平滑性优良、动态噪声小、抗干扰能力强等特点。产品属非接触式传感器，机械寿命长。该系列传感器广泛使用于航天航空及智能制造领域中，包括航空、测量、机器人、原子能等领域。器操控系统和智能制造装备中上大量使用，产品也可
目前，该系列线位移传感器已经在飞行用在工业设备中关于距离监测以及位移量的信号转换，例如：起重机的载荷监测等。
主要技术指标
|
产品型号 |
CGQ-16 |
CGQ-39 |
CGQ-40 |
CGQ-375/DCGQ-375 |
|
|
激励电源 |
7VAC/1800Hz |
6VAC/2930Hz |
7VAC/1800Hz |
7VAC/3000Hz |
|
|
工作 范围 |
电气行程 |
±8mm |
±20mm |
±20mm |
±12.5mm |
|
机械行程 |
±9mm |
±21mm |
±21mm |
±13mm |
|
|
零位电压 |
≤40mV |
≤40mV |
≤60mV |
≤40mV |
|
|
灵敏度 |
750mV/mm |
25mV/V/mm |
380mV/mm |
47mV/V/mm |
|
|
线性度 |
≤0.5% |
≤0.35% |
≤0.5% |
≤0.5% |
|
|
和值电压 |
10VAC±1.5V |
3VAC±5% |
10VAC±1V |
6VAC±1.5V |
|
|
绝缘电阻 |
≥40MΩ/600VDC |
||||
|
工作温度 |
-55 ℃ ～ + 85 ℃ |
||||
|
余度数 |
1～4 |
||||
产品满足GJB要求，可根据用户需求定向研制。具体详尽指标，欢迎来电咨询。

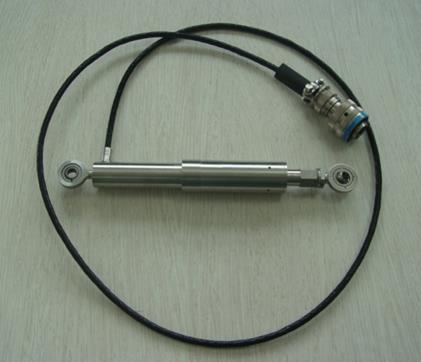

线位移差动电感传感器（LVDT）
